Montage d’un mirador 4 mètres Hénon

(Des schémas récapitulatifs se trouvent à la fin de cet article.)

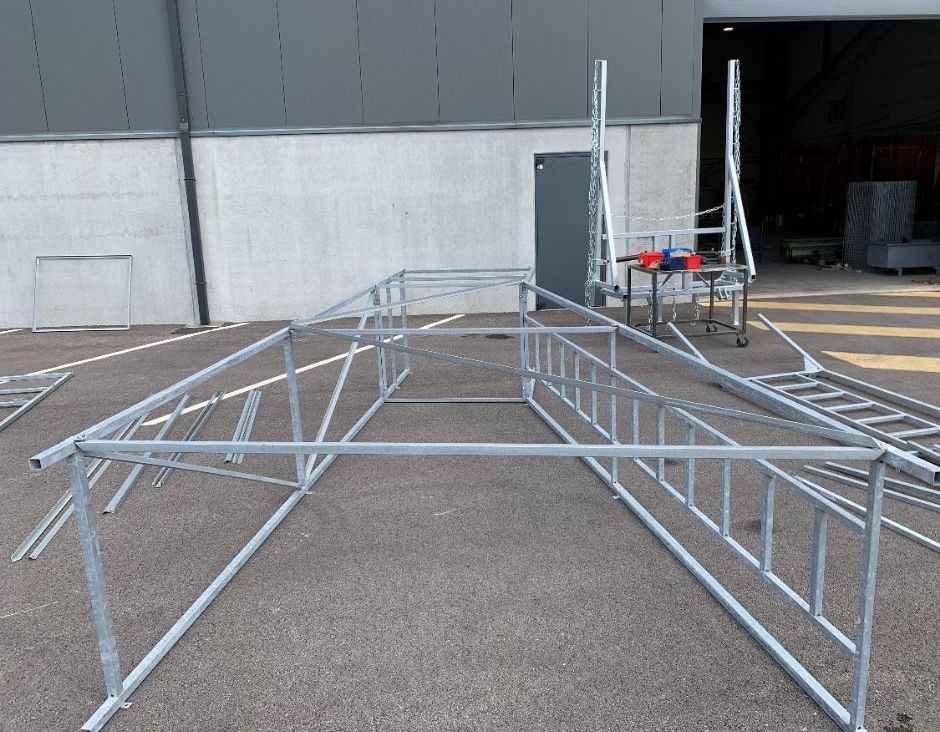

Disposez le châssis de cette façon pour pouvoir commencer à assembler votre mirador.

Etape 1 : le support de caillebotis

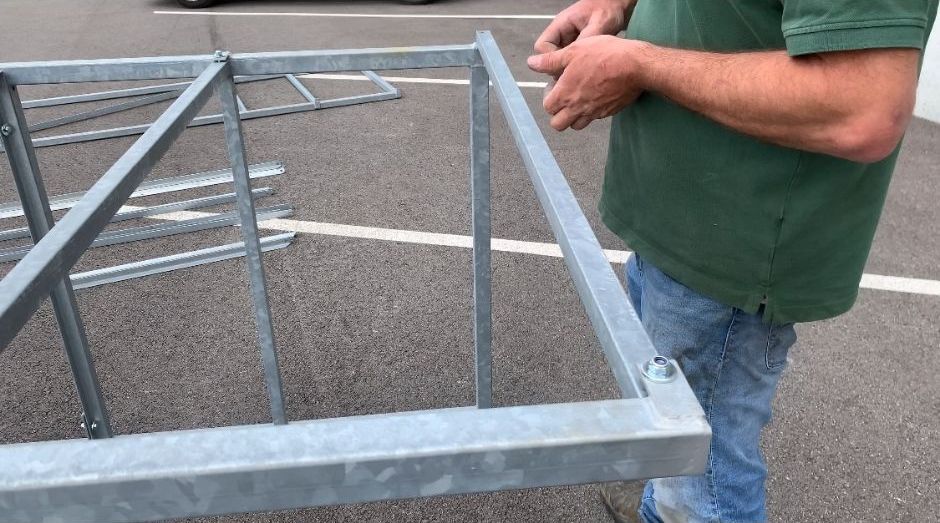

La première étape du montage est le support de caillebotis. Pour le poser, on prend :

  • 4 vis (TH 8×30)
  • 4 écrous
  • 8 rondelles (mettre une rondelle du côté vis et du côté écrou).

Il ne faut pas serrer la totalité des vis pour laisser du jeu à l’ensemble, afin de pouvoir toutes les positionner sans mal.

Vous pouvez d’ailleurs tout simplement rapprocher l’écrou à la main.

Placez les 4 vis et passez à l’étape 2.

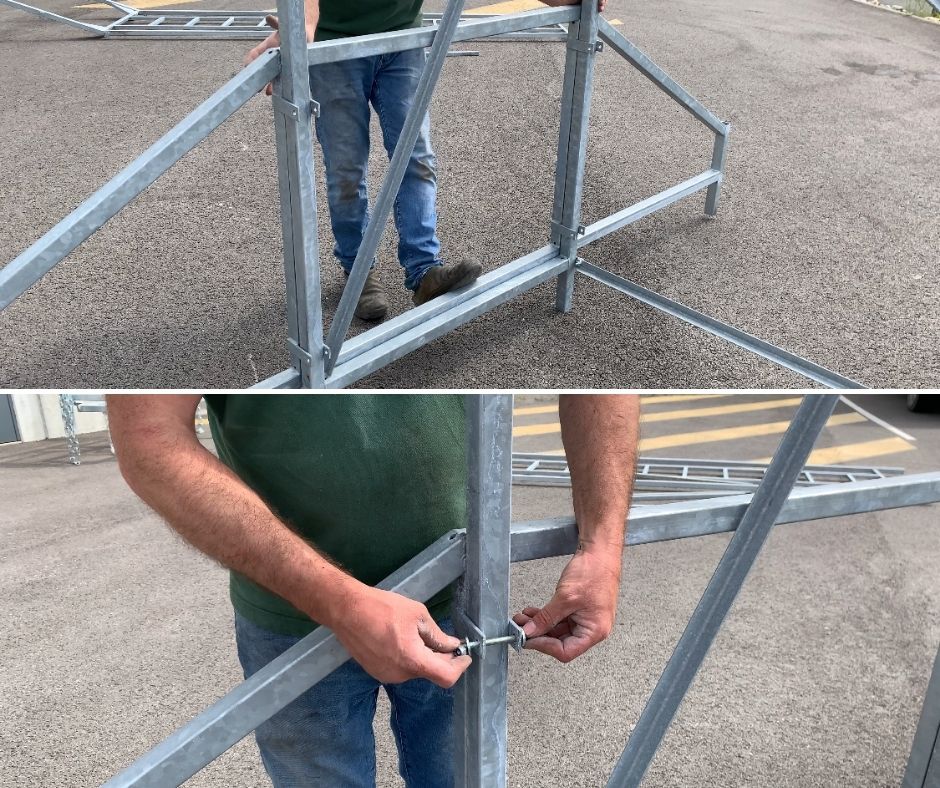

Etape 2 : les cornières

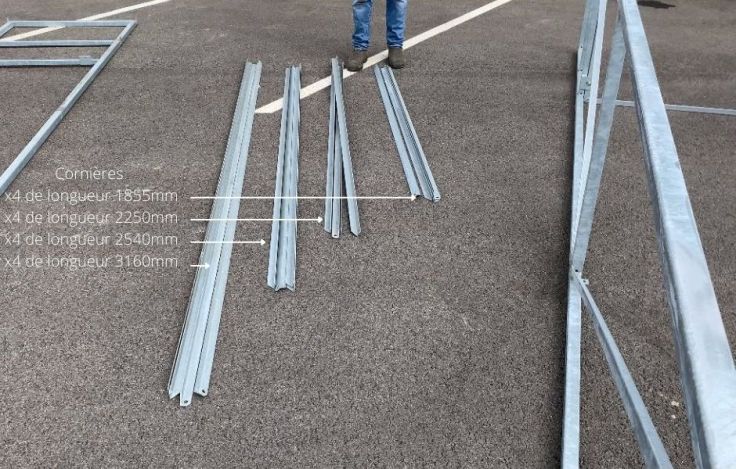

Ensuite, mettre en place les cornières. Il y a 4 dimensions différentes.

  • Longueur 2250mm et 3160mm : à placer en diagonale ;
  • Longueur 1855mm et 2540mm : à placer à l’horizontale.

Pour les fixer au châssis, vous aurez besoin de :

  • 2 vis 8×30
  • 2 vis 8×40 (Pour les cornières qui se chevauchent)
  • 4 rondelles
  • 4 écrous
  • Clé à molette ou boulonneuse

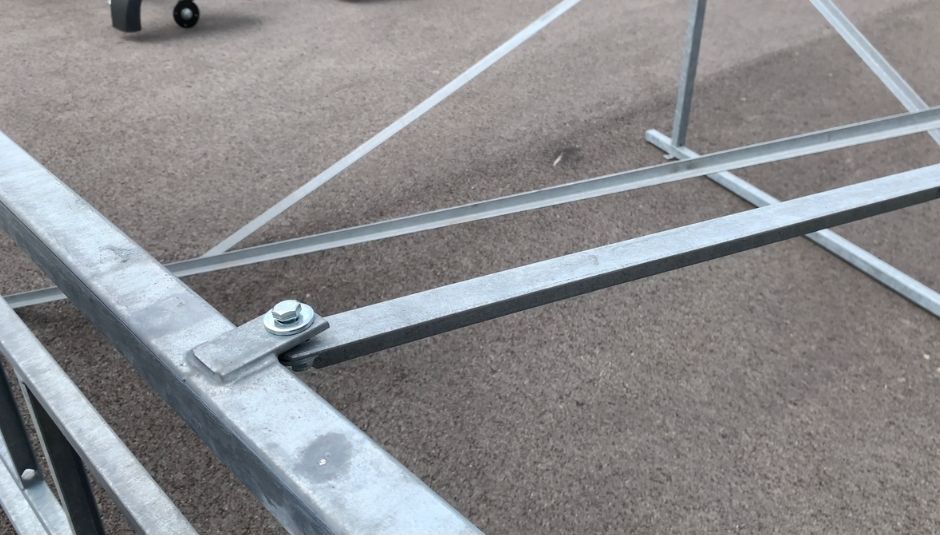

Vous pouvez désormais commencer à placer et à visser (sans serrer) la première cornière en diagonale, en partant de la plateforme jusqu’au milieu du mirador.

L’aile de la cornière doit être placée vers l’extérieur.


Ensuite, prenez la deuxième cornière à placer en diagonale, partant du milieu jusqu’au bas du mirador.

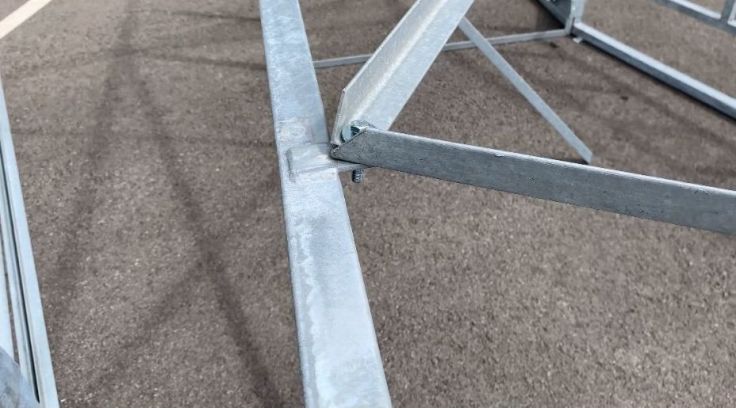

Vous aurez compris que ces deux cornières se rejoignent toutes les deux au milieu du châssis. Il faudra par conséquent utiliser une vis longue (en plus de l’écrou et des deux rondelles) pour les visser toutes les deux.


Maintenant, placez votre troisième cornière entre celles qui sont en diagonale.

Son angle est dirigé vers le haut et se place en dessous des deux autres.

Du côté opposé, elle se place également en dessous de son support.


Et enfin, votre dernière cornière peut être placée. Tout comme la troisième, elle se place à l’horizontale en dessous de ses supports, toujours avec l’angle vers le haut.

Etape 3 : les garde-corps

Au tour des garde-corps qui se placent en haut du mirador, au niveau de la plateforme.

Ici les vis sont différentes puisqu’elles ont une partie arrondie (boulons poêliers). Il ne vous faut alors qu’une seule rondelle lorsque vous les vissez. Cette partie arrondie devra être placée vers l’intérieur, là où le chasseur se positionne.

Etape 4 : le serrage des vis

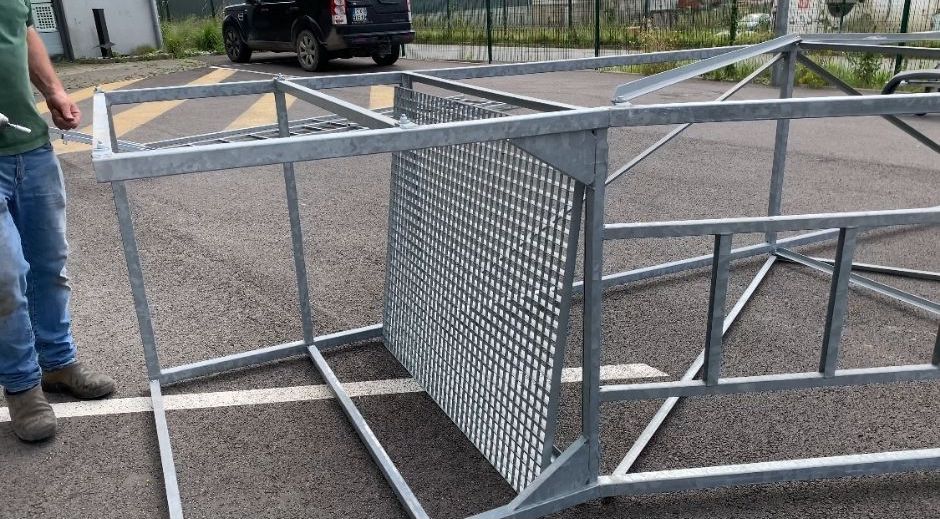

Une fois toutes ces étapes terminées, la moitié du mirador est pré-assemblée. Vous pouvez désormais serrer les vis de tout l’ensemble.

Il faut dans un premier temps visser la plateforme en faisant bien attention de la mettre à niveau.

Une fois fait, on va venir serrer les 4 vis des 2 garde-corps. Il vous faudra un tourne vis large plat pour cette étape.

La plateforme et les garde-corps étant fixés, il ne reste plus que les cornières.

Etape 5 : le côté opposé

C’est maintenant le moment de retourner le mirador et d’effectuer le même processus pour son autre côté.

Etape 6 : fixation de la plateforme en caillebotis

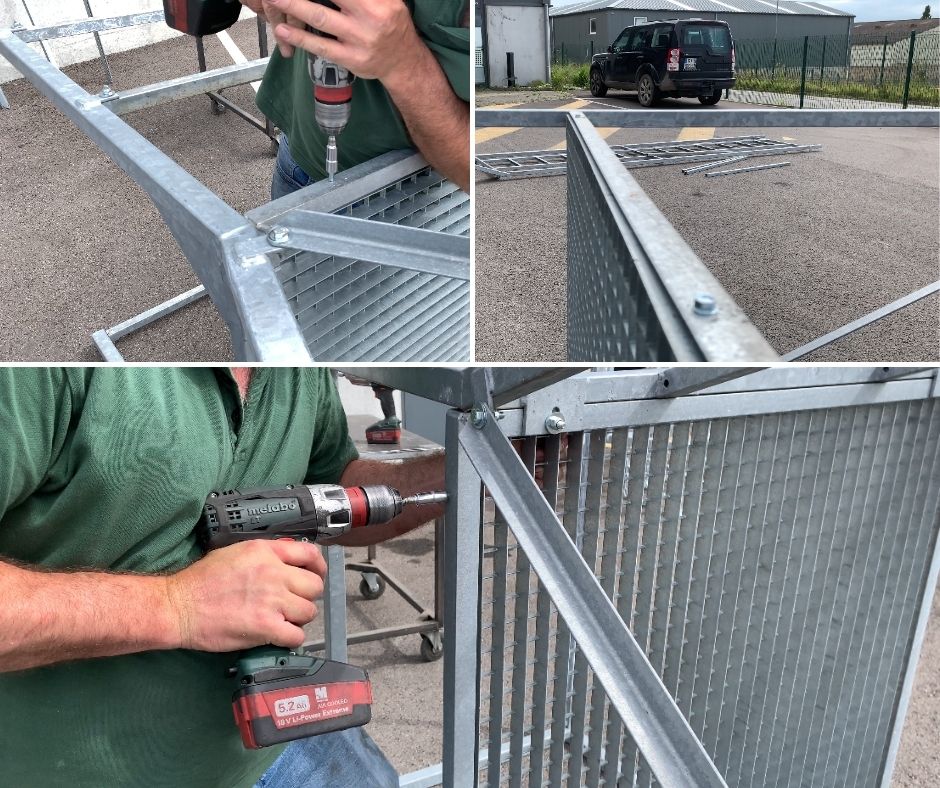

Comme toutes les cornières et tous les garde-corps sont montés, vous pouvez venir placer la plateforme en caillebotis, qui s’insère au niveau de la plateforme. Pour la fixer, vous aurez besoin de :

  • 4 vis autos perçantes (2 pour chaque côté)
  • Votre perceuse

Le mirador est monté, il ne reste plus qu’à le mettre debout !

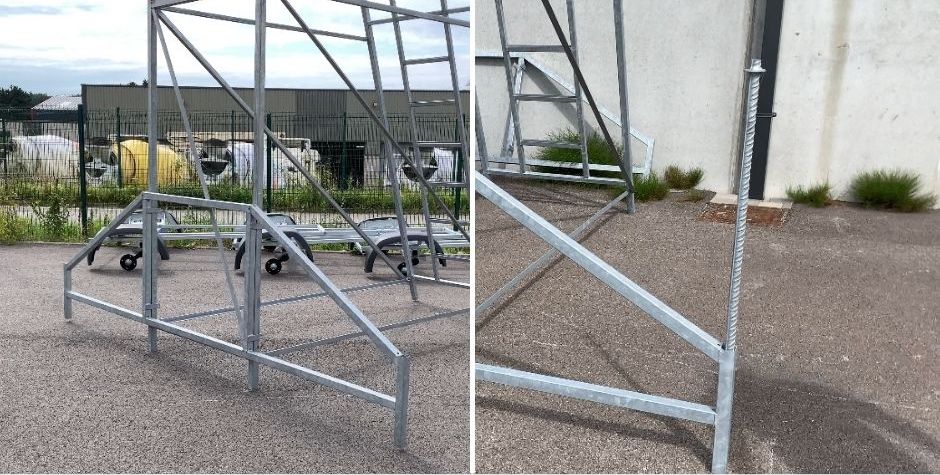

Etape 7 : le stabilisateur

Une fois que le mirador est à l’endroit défini par le chasseur, ajoutez le stabilisateur qui vient s’emboiter dessus. Il ne reste plus qu’à le visser, pour cela, il vous faut :

  • 4 vis 8×40 (longues)
  • 8 rondelles
  • 4 écrous
  • Clé à molette ou boulonneuse

Pour plus de stabilité, vous pouvez insérer les barres de stabilisation qui se mettent aux deux extrémités du stabilisateur.

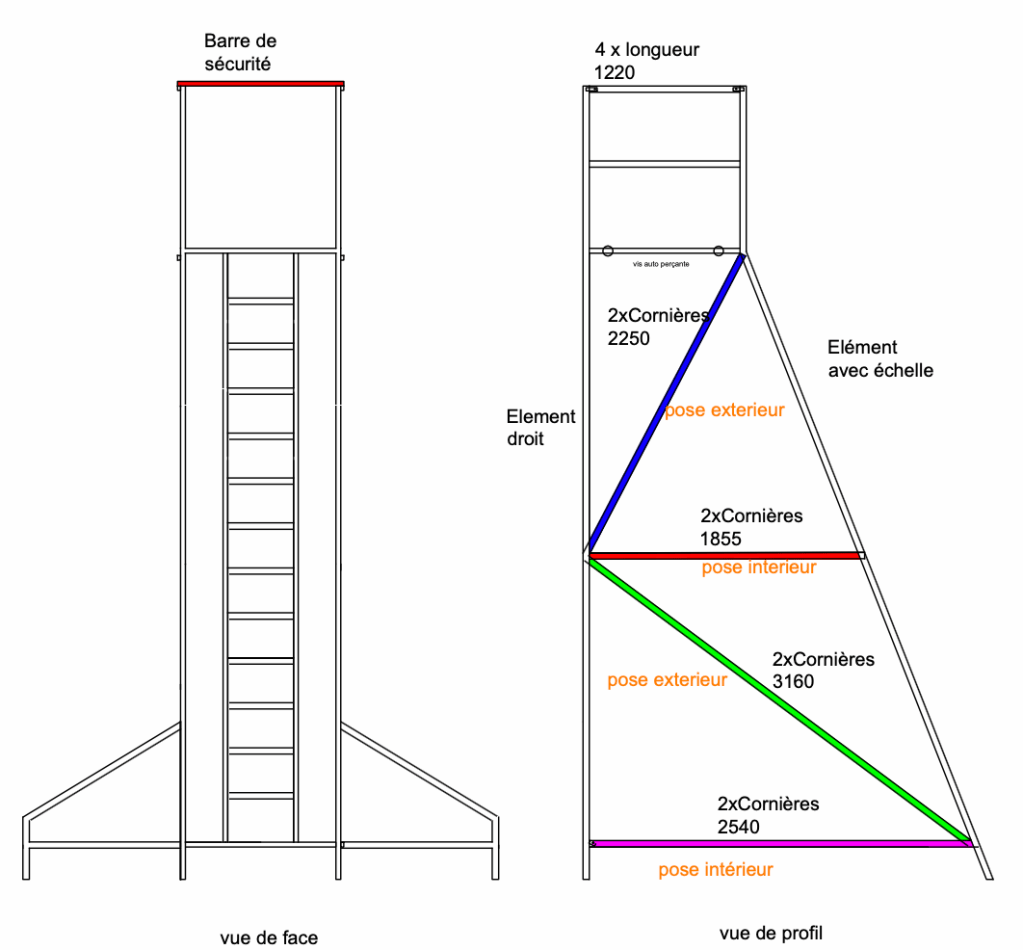

Schémas récapitulatifs
